Цоколь чугунный типа «Раушский» для опор наружного освещения

Цоколи чугунные для опор освещения



Техническая информация:

Наименование: Цоколь чугунный типа «Раушский»

Толщина стенки цоколя - 18 мм;

Покрытие – цинкосодержащий грунт (два слоя) и черная краска на основе акриловых смол в цвет по каталогу RAL 7030 (два слоя).

Каждое изделие комплектуется силиконовой прокладкой, устанавливаемой в верхней части навершия цоколя, и предназначенной для герметизации места стыка навершия цоколя с опорой освещения.

Размеры:

  • цоколь: высота – 1950 мм,
  • основание - 900 мм,
  • отверстие под опору диам.276 мм;
  • толщина стенки цоколя - 18 мм;
  • масса 569 кг,
  • материал – серый чугун марки СЧ20;

Тумба цоколя будет собрана и скручена оцинкованными болтами и шпильками. При этом должны выполняться следующие условия:

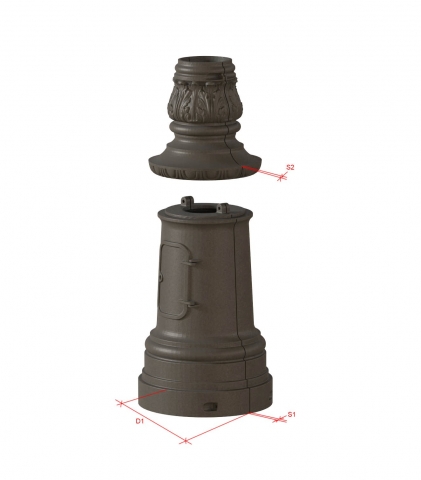

  1. Зазоры S1 и S2 по всей видимой длине линии сборки между половинками не должны быть более 2 мм;
  2. Разница диаметров половинок (как тумбы цоколя, так и навершия цоколя) D1 по всей видимой длине линии сборки может составлять не более 5 мм;
  3. В собранном состоянии навершие будет свободно надеваться на тумбу цоколя

На поверхности не допустимы раковины диаметром более 1 мм, утяжины (глубиной более 1 мм) и пригары на гладкой поверхности.

Цоколь чугунный «Раушский» разделен вдоль вертикальной оси на две половины, в одной половине предусмотрен лючок;

Покрытие – цинкосодержащий грунт (два слоя) и черная краска на основе акриловых смол в цвет по каталогу RAL 7030 (два слоя).

Все применяемые материалы, строго соответствуют следующим Государственным отраслевым стандартам:

  • ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки»
  • ГОСТ Р51691-2000 «Материалы лакокрасочные. Эмали»
  • ГОСТ Р 51693-2000 «Грунтовки антикоррозионные»
  • ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия»
