Опоры освещения несиловые граненые предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».
Особенности конструкции
Опоры граненые выполнены из листового материала толщиной 3 – 4 мм.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов).
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
|
АНАЛОГИ
|
m
|
Dн
|
Н
|
k
|
h
|
Б
|
d
|
Dв
|
|
(кг)
|
(мм)
|
(м)
|
(шт)
|
(м)
|
(мм)
|
(мм)
|
(мм)
|
||
| Опора освещения несиловая фланцевая граненая НФГ | |||||||||
| НФГ-3,0-02 | ОГК-3 |
22
|
96
|
3
|
|
|
140
|
20
|
60
|
| НФГ-4,0-02 | ОГК-4 |
30
|
108
|
4
|
|
|
140
|
20
|
60
|
| НФГ-5,0-02 | ОГК-5 |
48
|
130
|
5
|
|
|
180
|
22
|
75
|
| НФГ-6,0-02 | ОГК-6 |
59
|
141
|
6
|
|
|
180
|
22
|
75
|
| НФГ-7,0-02 | ОГК-7 |
90
|
152
|
7
|
|
|
230
|
34
|
75
|
| НФГ-8,0-02 | ОГК-8 |
120
|
163
|
8
|
|
|
230
|
34
|
75
|
| НФГ-9,0-02 | ОГК-9 |
150
|
183
|
9
|
|
|
300
|
34
|
75
|
| НФГ-10,0(75)-02 | ОГК-10 |
162
|
185
|
10
|
|
300
|
34
|
75
|
|
| НФГ-10,0(100)-02 | ОГК-10(2) |
189
|
210
|
10
|
|
|
300
|
34
|
100
|
| НФГ-12,0-02 | ОГК-12 |
235
|
232
|
11,8
|
|
11,8
|
300
|
34
|
75
|
| НФГ-14,0-02 | ОГК-14 |
326
|
254
|
14
|
2
|
10,5
|
400
|
38
|
100
|
| НФГ-16,0-02 | ОГК-16 |
383
|
276
|
16
|
2
|
10,5
|
400
|
38
|
100
|

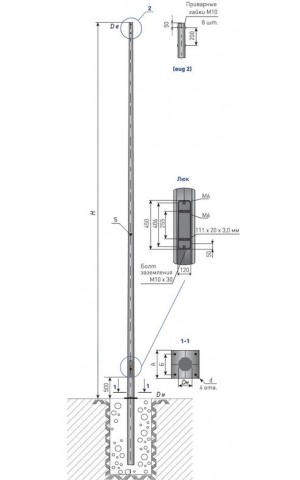

| m - масса | Dн – диаметр у основания |
| H – вертикальный размер | k – количество секций |
| h – мах длина составной части | Б – монтажный размер |
| d – диаметр отверстий | Dв – диаметр верхнего среза |
Для обеспечения надежного размещения осветительных приборов на нужной высоте используют граненые конические опоры - ОГК.
Для их изготовления используют стальные листы и защищают от коррозии методом горячего оцинкования, которое придает материалу более высокую степень устойчивости к негативным воздействиям внешних неблагоприятных факторов. По способам подведения проводки ОГК разделяют на два вида. Если требуется удешевить стоимость, то используют подземную проводку и стальные листы толщиной не более 4 мм. Таким образом снижается нагрузка. Если удешевления не требуется, то проводку осуществляют воздушным способом. При этом используют более толстую сталь и СИП-провода. К такому варианту проводки прибегают если на одну опору нужно установить сразу несколько (3-5 шт.) тяжелых светильников.
Для размещения светильников на ОГК используют специальные кронштейны, одно-рожковые или много-рожковые (до четырех). Также может применяться торшерная установка. Благодаря восьмигранной форме, стальной ствол опоры обладает повышенной стойкостью к вибрационным и ветровым нагрузкам. Коническая опора имеет основание, состоящее из закладного металлического фундамента и бетона. ОГК бывают прямостоечные и фланцевые. В первом случае опоры вкапываются непосредственно в грунт, а во втором сначала устанавливается закладная деталь фундамента и только потом надземная часть. Фланцы фундамента и подпятники опор разной высоты подбираются в соответствии с определенными типоразмерами.
Благодаря отличным функциональным свойствам и гармоничному утилитарному дизайну, опоры ОГК наиболее востребованные в самых разнообразных сферах - наружное освещение транспортных развязок и мостов, центральных магистралей и второстепенных дорог, площадей и дворов, автопарковок и т.п.
Опоры освещения граненые конические ОГК или их аналоги - несиловые фланцевые граненые (НФГ) вы можете купить по приемлемой цене в компании ВЕЕРОН в Москве.
Осуществляем доставку по Москве и области, а также возможна доставка в Тульскую, Тверскую, Рязанскую, Владимирскую область. Информацию о доставке уточняйте у менеджера по телефону.
