Опоры освещения несиловые фланцевые круглоконические предназначены для освещения городских территорий, автостоянок, парков, дорог, мостов и других объектов с I по VII ветровоые районы согласно СНиП 2.01.07-85 «Нагрузки и воздействия».
Особенности конструкции
Опоры граненые конические выполнены из листового материала толщиной 3 – 4 мм.
Материал опоры выбирается исходя из климатической зоны от (-50 до +50 С) и условий эксплуатации опор согласно СНиП II-23-81 «Стальные опоры».
В верхней части опоры предусмотрен узел для установки и крепления различных металлоконструкций (кронштейнов)
Покрытие
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
Способ подвода питающего кабеля
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
|

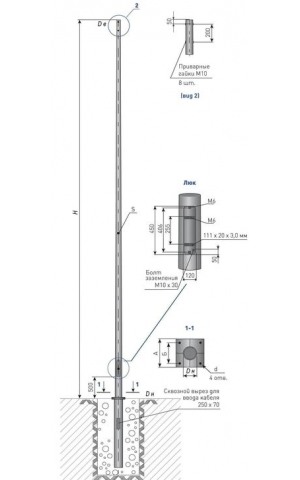

НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
|
АНАЛОГИ
|
m
|
Dн
|
Н
|
Б
|
d
|
Dв
|
|
|
(кг)
|
(мм)
|
(м)
|
(мм)
|
(мм)
|
(мм)
|
|
| Опора освещения несиловая фланцевая круглоконическая НФК | |||||||
| НФК-5,0-02 | ОКК-5 |
45
|
130
|
5
|
180
|
22
|
75
|
| НФК-6,0-02 | ОКК-6 |
56
|
141
|
6
|
180
|
22
|
75
|
| НФК-7,0-02 | ОКК-7 |
76
|
152
|
7
|
230
|
32
|
75
|
| НФК-8,0-02 | ОКК-8 |
112
|
163
|
8
|
230
|
32
|
75
|
| НФК-9,0-02 | ОКК-9 |
127
|
183
|
9
|
300
|
32
|
75
|
| НФК-10,0-02 | ОКК-10 |
159
|
185
|
10
|
300
|
32
|
75
|
| НФК-12,0-02 | ОКК-12 |
231
|
232
|
11,8
|
300
|
32
|
100
|
| m - масса | Dн – диаметр у основания |
| H – вертикальный размер | Б – монтажный размер |
| d – диаметр отверстий | Dв– диаметр верхнего среза |
Опору освещения НФК - несиловую фланцевую круглоконическую вы можете купить по приемлемой цене в компании ВЕЕРОН в Москве.
