Опора наружного освещения ТФГ силовые фланцевые граненые предназначены для установки контактных сетей городского транспорта (СНиП 2.05.09-90 «Трамвайные и троллейбусные линии».
Особенности конструкции
Опоры освещения силовые фланцевые граненые типа Т должны быть равнопрочными по любым поперечным осям и выдерживать максимальную суммарную нагрузку, эквивалентную нормированной нагрузке, приложенной к верхней части опоры.
Отклонение верхней части опоры под нагрузкой – согласно 2.05.09-90
Расчетный прогиб стальных под воздействием нормативной нагрузки не должен превышать 1/70 высоты наземной части опоры.
Покрытие
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
|
m
|
Dн
|
Н
|
Б
|
d
|
Dв
|
Pmax
|
|
(кг)
|
(мм)
|
(м)
|
(мм)
|
(мм)
|
(мм)
|
(кг)
|
|
|
Опора освещения силовая фланцевая граненая ТФГ
|
|||||||
|
ТФГ-700-9,0-02
|
428
|
380
|
9
|
380
|
26
|
150
|
700
|
|
ТФГ-1000-9,0-02
|
549
|
390
|
9
|
390
|
33
|
190
|
1000
|
|
ТФГ-1500-9,0-02
|
694
|
450
|
9
|
560
|
38
|
210
|
1500
|
|
ТФГ-1800-9,0-02
|
781
|
450
|
9
|
560
|
38
|
210
|
1800
|
|
ТФГ-2500-9,0-02
|
962
|
500
|
9
|
620
|
38
|
250
|
2500
|
|
ТФГ-3000-9,0-02
|
1147
|
500
|
9
|
620
|
38
|
250
|
3000
|

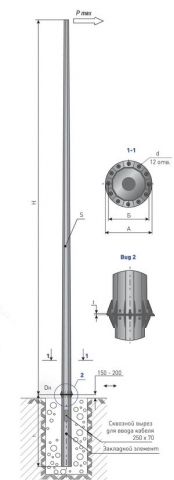

| m – масса | Dн – диаметр у основания |
| H – вертикальный размер | Б – монтажный размер |
| d – диаметр отверстий | Dв – диаметр верхнего среза |
| P max – номинальное усилие |
Опору наружного освещения ТФГ вы можете купить по приемлемой цене в компании ВЕЕРОН в Москве.
Осуществляем доставку по Москве и области, а также возможна доставка в Тульскую, Тверскую, Рязанскую, Владимирскую область. Информацию о доставке уточняйте у менеджера по телефону.
