Опоры ОС, СП-400-9.0/11.0, СП-400-8.5/10.5-02-ц силовые трубчатые предназначены для установки светильников, освещающих дороги и магистрали, воздушной подвески кабелей электрической сети наружного освещения (СИП), щитов различного назначения – рекламных, информационных и т.п.
Особенности конструкции
Опоры контактной сети представляют собой стальные сварные ступенчатые конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704,91).
Марка стали для элементов конструкции опор контактной сети выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Металлические конструкции»
Покрытие
Двустороннее горячее цинкование – толщина покрытия от 70 до 120 мкм, что позволяет эксплуатировать изделие в течении 25-30 лет без восстановления защитного покрытия.
Способ подвода питающего кабеля
01 – воздушный подвод к верхней части опоры.
02 – внутренний подвод с обслуживанием через боковой лючок в нижней части опоры.
|
НОМЕНКЛАТУРНЫЕ НАИМЕНОВАНИЯ
|
m
|
Dн
|
L
|
H
|
Dв
|
Pmax
|
|
(кг)
|
(мм)
|
(м)
|
(м)
|
(мм)
|
(кг)
|
|
| Опора контактной сети силовая прямостоечная СП (до 2008г. - ОП) | ||||||
| СП-300-8,5/10,5 |
383
|
219
|
10,5
|
8,5
|
168
|
300
|
| СП-400-8.5/10.5 |
404
|
219
|
10,5
|
8,5
|
168
|
400
|
| СП-400-8.5/11.0 |
426
|
219
|
11
|
8,5
|
168
|
400
|
| СП-400-9.0/11.0 (МГТ) |
578
|
219
|
11
|
9,0
|
168
|
400
|
| СП-400-9.0/11 |
487
|
219
|
11
|
9,0
|
168
|
400
|
| СП-700-8.5/10.5 |
580
|
273
|
10,5
|
8,5
|
219
|
700
|
| СП-700-8.5/11.0 |
610
|
273
|
11
|
8,5
|
219
|
700
|
| СП-700-9/11 |
600
|
273
|
11
|
9,0
|
219
|
700
|
| Опора контактной сети силовая ОС | ||||||
| ОС-0,3-9,0(2,0) |
427
|
219
|
11
|
9,0
|
168
|
300
|
| ОС-0,4-9,0(2,0) |
598
|
219
|
11
|
9,0
|
168
|
400
|
| ОС-0,7-9,0(2,0) |
611
|
273
|
11
|
9,0
|
219
|
700
|
| ОС-0,8-9,0(2,0) |
836
|
273
|
11
|
9,0
|
219
|
800
|
| ОС-0,9-9,0(2,0) |
746
|
325
|
11
|
9,0
|
273
|
900
|
| ОС-1,0-9,0(2,0) |
1 200
|
273
|
11
|
9,0
|
219
|
1000
|
| ОС-1,1-9,0(2,0) |
1 241
|
325
|
11
|
9,0
|
273
|
1100
|
| ОС-1,5-9,0(2,0) |
1 043
|
273
|
11
|
9,0
|
219
|
1500
|
| ОС-2,1-9,0(2,0) |
1 590
|
325
|
11
|
9,0
|
273
|
2100
|
| ОС-0,4-11,0(3,0) |
610
|
273
|
14
|
11,0
|
219
|
400
|
| ОС-0,6-11,0(3,0) |
1 107
|
273
|
14
|
11,0
|
219
|
600
|
| ОС-1,0-11,0(3,0) |
1 400
|
325
|
14
|
11,0
|
273
|
1000
|
| ОС-1,3-11,0(3,0) |
2 061
|
325
|
14
|
11,0
|
273
|
1300
|
| ОС-1,8-11,0(3,0) |
1 852
|
426
|
14
|
11,0
|
325
|
1800
|
| ОС-2,7-11,0(3,0) |
2 586
|
426
|
14
|
11,0
|
325
|
2700
|
| ОС-1,0-13,0(3,0) |
2 285
|
325
|
16
|
13,0
|
273
|
1000
|
| ОС-1,1-13,0(3,0) |
1 371
|
426
|
16
|
13,0
|
325
|
1100
|
| ОС-1,5-13,0(3,0) |
2 034
|
426
|
16
|
13,0
|
325
|
1500
|
| ОС-1,9-13,0(3,0) |
2 992
|
426
|
16
|
13,0
|
325
|
1900
|

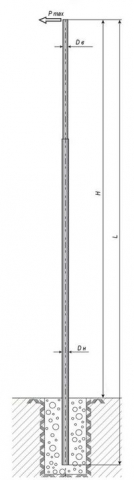

| m - масса | Dн – диаметр у основания |
| H – длина надземной части опоры | L – общая длина опоры |
| Б – монтажный размер | d – диаметр отверстий |
| Dв – диаметр верхнего среза | P max – номинальное усилие |
